FFC排線屏蔽原理分析

      屏蔽是對兩個空間區域之間進行金屬的隔離，以控制電場、磁場和電磁波由一個區域?qū)α硪粋€區域的感應和輻射。具體講，屏蔽層的作用是利用金屬箔對電磁波的反射、吸收和趨膚效應原理（所謂趨膚效應是指電流在導體截面的分布隨頻率的升高而趨于導體表面分布，頻率越高，趨膚深度越小，即頻率越高，電磁波的穿透能力越弱），有效的防止外部電磁干擾進入電纜，同時也阻止內部信號輻射出去，干擾其它設備的工作。

        一般來說，常用的線纜主要包括軟排線、絕緣芯線、多絞線、屏蔽電纜和同軸電纜四種，這四種電纜所采用的材料不同且具有不同的抗電磁干擾的方式。對絞結構是線纜結構里面最常用的一種，其結構較為簡單但具有均勻抵消電磁干擾的能力，絞線的絞合程度越高，所達到的屏蔽效果更好；屏蔽電纜的內部材料具有導電或?qū)Т诺墓δ?，從而?gòu)建屏蔽網并實現最佳的抗磁干擾效果；同軸電纜中存在金屬屏蔽網，這主要是由于其具有材料填充的內部形式，不但有利于信號的傳輸，而且大大提升了屏蔽效果。

     FFC排線作為信號傳輸?shù)囊粋€重要載體，廣泛應用于顯示屏端、攝像頭、3D打印等領域，在使用時環境中可能出現各種雜亂的干擾信息，假如這些干擾信號進入排線的內層導體，疊加到本來傳輸?shù)男盘柹?，就會造成信號干擾或改變原來傳輸?shù)男盘柾暾?，從而造成有用信號損耗即信號失真。

      那么要解決上述的問題，就要使用屏蔽材料，屏蔽材料比如銅箔層、鋁箔層則對要傳輸?shù)男盘柶鹬雷o(hù)和屏蔽的作用。對軟排線的屏蔽層有些有些是雙面雙層屏蔽層，比如環包FFC排線或?qū)fc排線進行雙面貼屏蔽材料。有的只有一層即只對FFC排線單面貼屏蔽層。

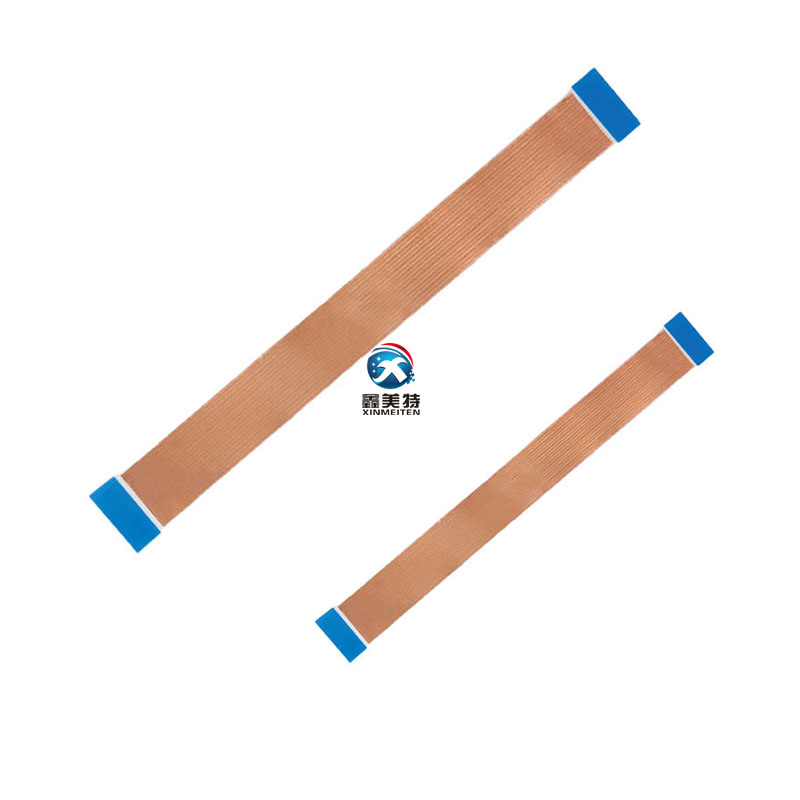

     FFC排線的屏蔽材料常用有鋁箔麥拉（鋁箔）、復合鋁箔、銅箔麥拉（銅箔），導電不麥拉（導電布）等幾種。

     鋁箔麥拉采用軟質鋁箔與聚酯薄膜為原材，以凹版涂布進行復合，待鋁箔麥拉熟成再分切卷收?？烧{(diào)配涂膠，鋁箔麥拉模切后可用于組裝屏蔽與接地。鋁箔麥拉主要應用于通信電纜的攪擾屏，鋁箔麥拉包含：單面鋁箔，雙面鋁箔，熱熔鋁箔，鋁箔膠帶，復合鋁箔；鋁層是提供了優異的導電性、屏蔽效能及防腐蝕性能夠適應各種不同范圍的要求，屏蔽范圍在100K-3GHz為主，然后其中的熱融鋁箔麥拉是在鋁箔和電纜接觸的得那面涂有一層熱熔膠，在高溫預熱的情況下，熱熔膠可以和纜芯絕緣緊緊地包覆在一起，對電纜的屏蔽性相對比普通鋁箔效果更好。

更多排線知識了解，請咨詢ffc排線廠家。
