FFC排線屏蔽材厚度對特性阻抗的是如何影響的呢？

當前對于FFC排線施加屏蔽效果所用到的材料有內導鋁箔、導電布、銅箔、復合鋁箔（俗稱吸波材），同一種屏蔽材料不同的厚度作用于FFC排線，對其特性阻抗有多大的影響呢？

通常lvds排線，復合鋁箔作為屏蔽材用的是比較普遍的，那么我們就已復合鋁箔來分析屏蔽層厚度與特性阻抗的關系。

（一）單面貼T0.15的復合鋁箔

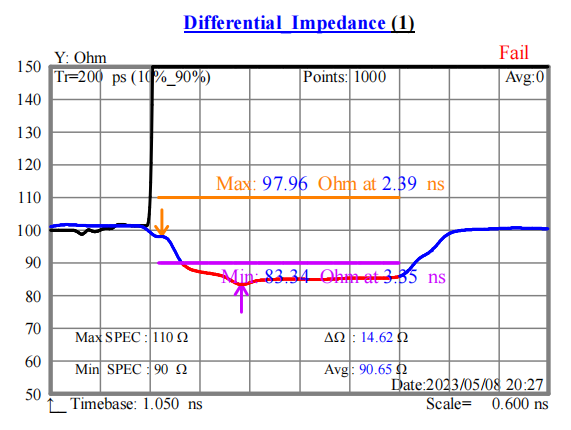

   從測試圖可以看出，特性阻抗最小值83.34Ω，最大值97.96Ω，所有特性阻抗值不在100±10Ω以內。最大值與最小值差值為14.62Ω。

（二）單面貼T0.23的復合鋁箔

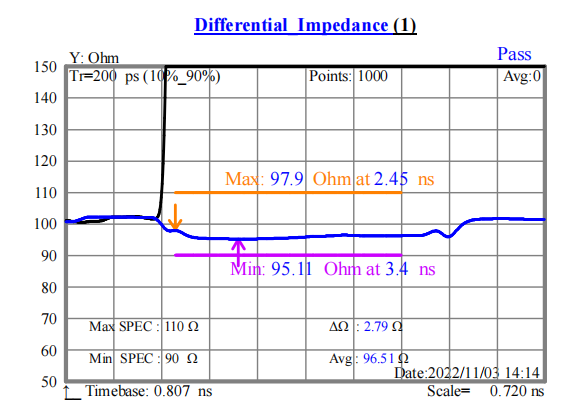

從測試圖可以看出，特性阻抗最小值95.11Ω，最大值97.9Ω，所有特性阻抗值在100±10Ω以內。最大值與最小值差值為2.79Ω。

（三）單面貼T0.36的復合鋁箔

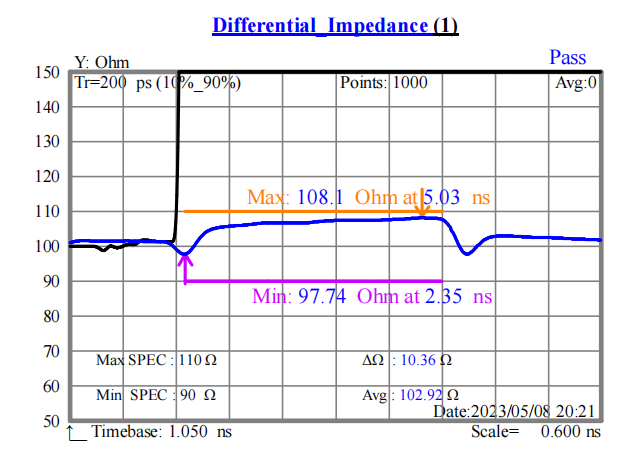

從測試圖可以看出，特性阻抗最小97.74Ω，最大值108.1Ω，所有特性阻抗值在100±10Ω以內。最大值與最小值差值為10.36Ω。

綜上可知，對FFC排線今天單面貼復合鋁箔屏蔽，隨著屏蔽材的厚度增加，其特性阻抗值也會進行相應的增加。一般要求特性阻抗在100±10以內，用T0.15的復合鋁箔，特性阻抗值低于下限90Ω，不合適。用T0.23或T0.36厚的復合鋁箔都可以，只是T0.23的復合鋁箔讓排線的特性阻抗值偏下限，用T0.36復合鋁箔讓特性阻抗值偏上限，但是都在100±10以內。具體選擇用T0.23還是T0.36可以根據實際情況變動。
