FFC排線可以彎折或彎曲嗎？FFC排線基本釋義是柔性扁平電纜線，既然是柔性材質，那么是否可以耐彎折呢？

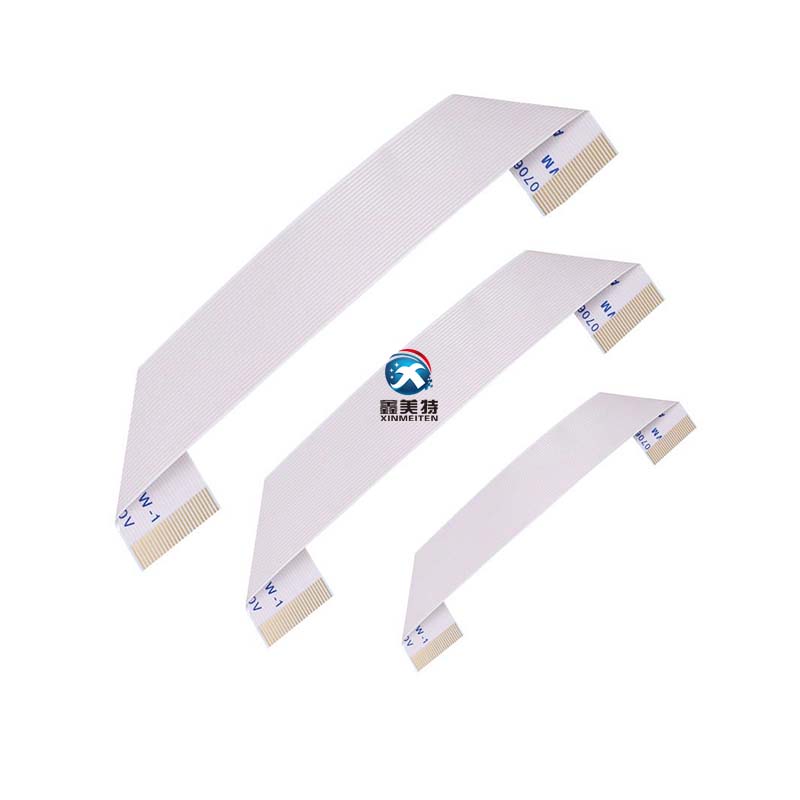

彎折與彎曲是兩個不同的動作，彎折是沿著折印線將ffc完全翻過來貼在一起，彎折的圓角近乎為零，如圖一所示。
圖一
像如圖一這種，一般使用中，折成這個角度，基本上就固定不動了。像如圖一這種方式來回對折，屬于破壞性實驗了，我們承諾這種來回對折，只要滿足30次對折，還滿足相關電氣及機械性能，就是合格的。
有一點需要特別強調，對折僅限于排線的絕緣部分，不能對金手指區進行彎折，兩端金手指區的導體延伸率相對低一些，而且有些經過鍍金工藝，經過高溫回火，導致金手指區域的導體脆性增加，即柔性降低，若對其進行彎折，很容易導致導體折斷。這是在使用裝配ffc排線時要特別注意的地方。
“彎曲”與彎折有什么區別呢？彎曲就是折彎有一定圓角，且圓角半徑≥10mm。我們平時對ffc排線進行彎曲實驗時，一般 折 曲 弧 度R15+/-5mm，滑行距離 50mm,以 500 次/min速度做曲繞測試。不同導體厚度彎曲極限測試是不同的，對于T0.1厚的導體，在上述實驗條件下，極限彎曲次數可以達到100萬次；對于T0.05厚的導體，在上述實驗條件下，極限彎曲次數可以達到200萬次；對于T0.035厚的導體，在上述實驗條件下，極限彎曲次數可以達到500萬次。

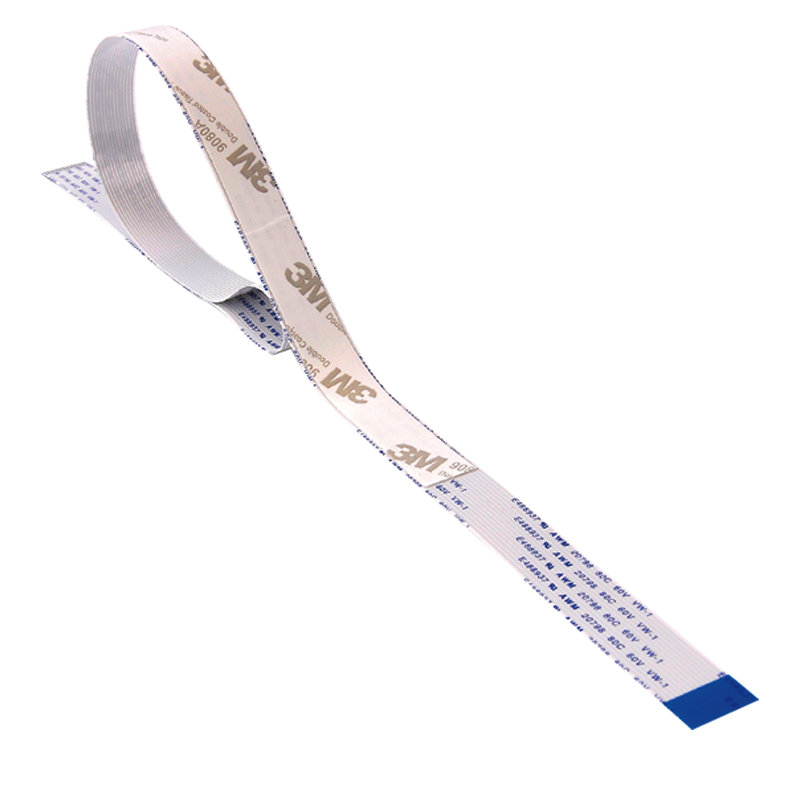

由于FFC排線超級柔軟性，它的耐彎曲特性被運用到很多實際場景中，比如打印機、噴繪機、寫真機針頭來回移動，醫療設備往復運動。如圖二這種形態。
圖二
當然還有很多其他領域，比如汽車氣囊排線，來回反復轉個不停。如圖三所示。
圖三
總而言之，FFC排線是可以彎折或彎曲的，但是必須有一定的條件限制。更多ffc排線知識了解，請咨詢ffc排線廠家。
