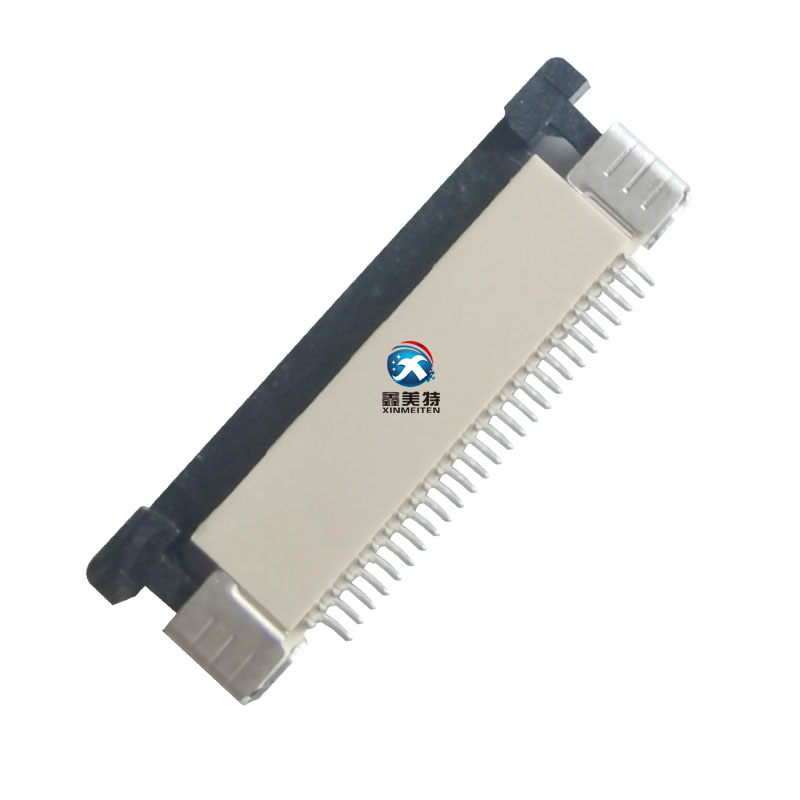

FPC連接器SMT工藝分為回流焊與波峰焊，而對于貼片fpc連接器都是采用回流焊，對于插針連接器一般采用波峰焊，接下來我們主要談一下回流焊的工藝過程的溫度變化。

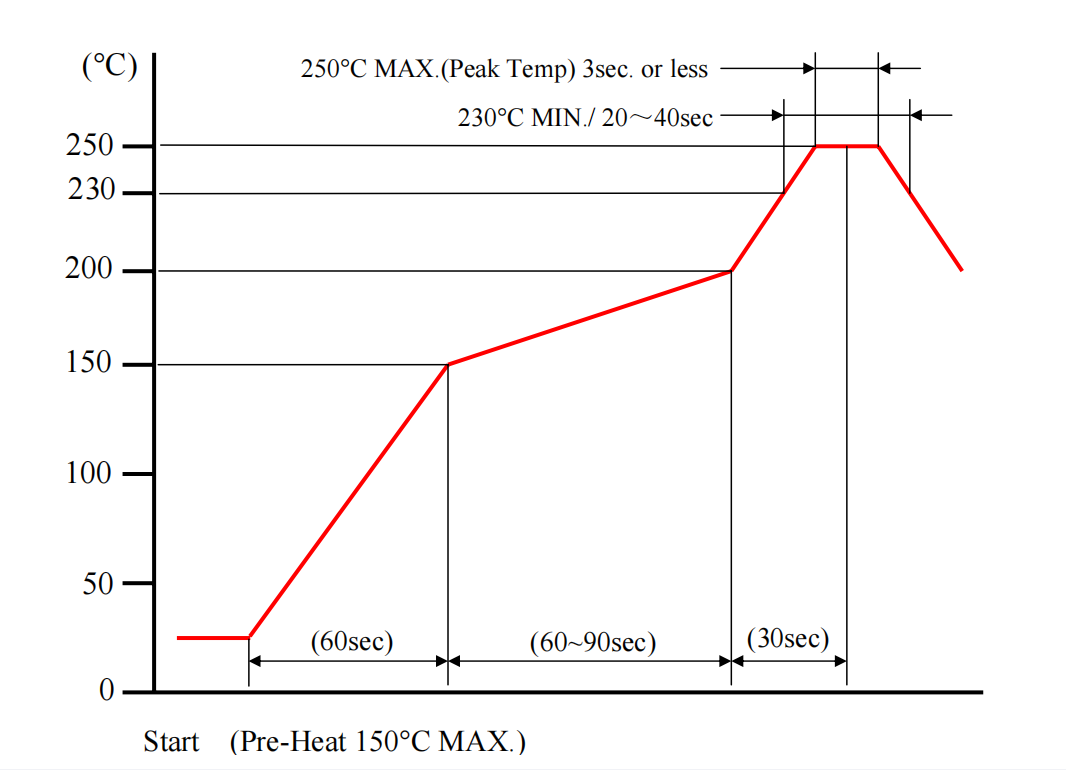

為了讓介紹更清楚明白，首先給一張回流焊的全過程的溫度曲線變化圖，如下圖一：
（圖一）
1.預熱區。將主板從室溫（一般20℃左右）升高到150~170℃，使我們錫膏里面的助焊劑能夠受到溫度加熱，去除氧化的這樣一個作用。升溫的一個速率一般2.5℃/s，保持這個溫升速度，持續大約1分鐘的時間。速度不能太快，太快很可能導致電容破裂或者錫珠等等問題，但是也不能太慢，若太慢很容易導致我們的助焊劑的活性降低，達不到我們的使用要求。
2.吸熱區。當主板預熱規定的溫度范圍后，我們將保持這個溫度30秒，所有也叫回溫區或恒溫區。吸熱區的溫度一般也在150~170℃，作用就是讓我們板子上所有元器件的溫度接近于熔錫。讓我們板上的左右零件同時達到一個溫度值，保持一致性，這樣加工就不會造成立碑，虛假焊接，虛假焊，偏移之類的。
3.回流焊接區。如圖一所示，溫度曲線最高的一個坡訂，回流焊接區時間跨度大概40秒的樣子，溫度在230~250℃之間，其中最高溫度250℃維持時間不能超過3秒。當溫度達到最高的250℃后，板上元器件的錫膏全部融化了，錫融化之后，使得我們元器件與焊板進行焊接，元器件的錫與焊盤形成一個共進層，這樣的話就形成一個焊點。
4.冷卻區。過了最高溫度之后，溫度就開始下降。溫度下降后，錫點就開始凝固，凝固之后，焊點就形成了。標準溫度冷卻的速率下降3~4℃/s，若冷卻的太快，焊接處應力會增加，冷卻太慢，可能會造成元器件位置偏移的問題。
對于我們做連接器SMT工藝的技工來說，回流焊四個溫區必須牢記在心。更多FPC連接器知識了解，請咨詢FPC連接器廠家。
